Подробное описание-инструкция по установке регулируемого подщечника на рамочный приклад АК
Регулируемый подщечник предназначен для принятия стрелком правильной и однообразной изготовки для повышения скорости, точности и комфорта стрельбы. Подщечник подходит для стрельбы с использованием открытого, каллиматорного, а также оптического прицелов.Использование подщечника позволяет значительно улучшить эргономику оружия и повысить точность и комфорт стрельбы.
рис.1.

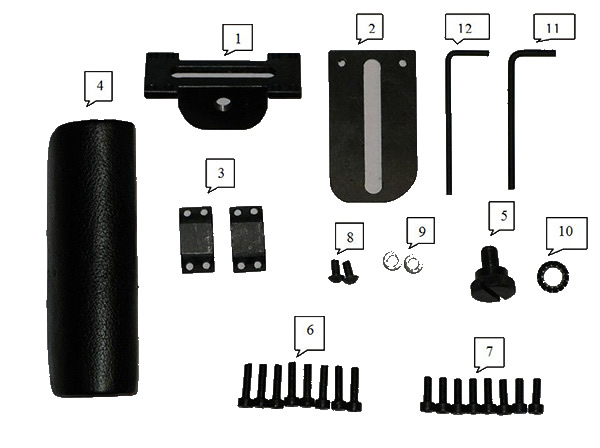

В комплект поставки регулируемого подщечника входит (рис. 1):
- База – 1 шт.
- Пластина – 1 шт.
- Кольцо-держатель – 2 шт.
- Накладка для щеки – 1 шт.
- Винт зажимной М8х12 – 1 шт.
- Винт М4х16 – 8 шт.
- Винт М4х12 (для АКМС-МФ-1)– 8 шт.
- Винт М4х8 – 2 шт.
- Шайба М4 – 2 шт.
- Шайба стопорная М8 – 1 шт.
- Ключ шестигранник 3 мм – 1 шт.
- Ключ шестигранник 2,5 мм – 1 шт.
- Инструкция по эксплуатации – 1 шт.
- Упаковочная тара - 1шт.

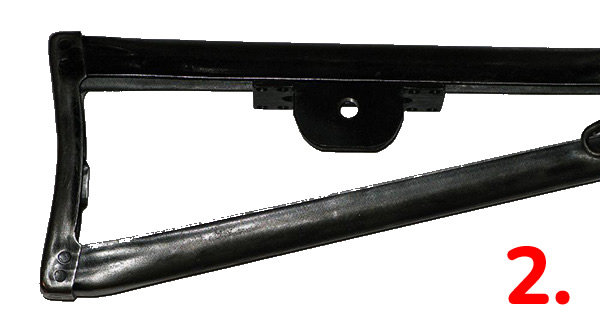

1. Приставьте базу к верхней части приклада с нижней стороны так, чтобы площадка под направляющую пластину находилась справа (для правши) или слева (для левши)как это показано на рис. 2.
2. Соедините кольцо-держатель с базой снизу, не сильно затягивая, винтами М4х16 для рамочного приклада или М4х12 для трубчатого приклада АКМС-МФ-1 как это изображено на рис.3.
3. Второе кольцо-держатель разместите повторив пункт 2.

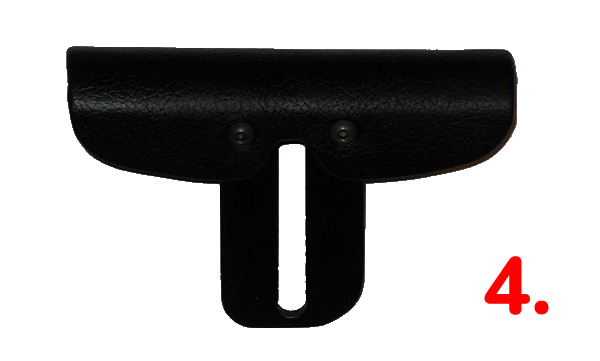

4. Накладку для щеки необходимо прикрутить винтами М4х8 к направляющей пластине так, чтобы больший скос на пластине при установке её на базу находился по направлению к срезу ствола. Между накладкой и пластиной установите шайбы М4 (рис. 4).

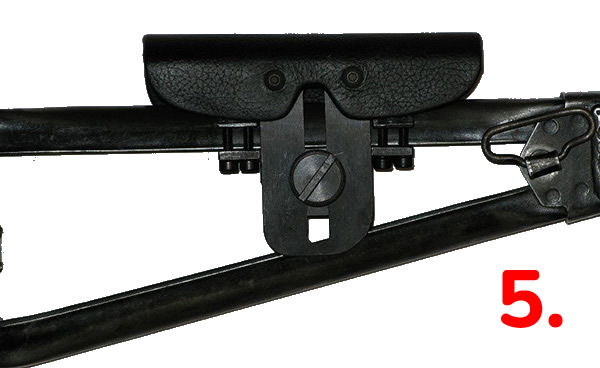

5. Установите на базу пластину с накладкой, установите стопорную шайбу М8 на винт М8х12 и прикрутите пластину к базе (рис 5).
6. Отпустите зажимной винт, поднимая накладку в максимально верхнее положение. Затем закрутите зажимной винт.
7. Примите изготовку для стрельбы и выберите комфортное для Вас положение подщечника на прикладе путем передвижения её по горизонтали вперед или назад.
8. Затяните винты М4х16 (М4х12) в кольцах-держателях, зафиксировав подщечник в комфортном для вас положении.
9. Винты необходимо затягивать по диагонали, чтобы предотвратить перекос колец-держателей. Зазор между кольцами-держателями и пластиной необходимо оставить минимальным.
10. Отпустите зажимной винт, приняв изготовку для стрельбы и выберите наиболее комфортное для себя положение накладки, передвигая её по вертикали вверх или вниз, после затяните винт.
Регулируемый подщечник готов к использованию!
