Детальна інструкція зі встановлення кришки ствольної коробки для АК (АК74/АКМ)

Дана кришка ствольної коробки (далі КСК) призначена для встановлення замість штатної кришки на автомат Калашнікова АК-47/АК-74. Вона розроблена для покращення функціональності зброї та розширення можливостей з використанням сучасних аксесуарів.

КСК виконує роль платформи для встановлення додаткових компонентів на автомат, завдяки інтегрованій у верхню частину планці Пікатінні. Планка Пікатінні дозволяє закріплювати різноманітне обладнання, таке як оптичні приціли, коліматорні приціли, лазерні вказівники, тактичні ліхтарі та інші пристрої, що підвищують точність стрільби, комфорт використання та функціональність зброї.

Особливістю КСК є те, що вона зберігає можливість встановлення штатного механічного прицілу (цілика) автомата. Це важлива характеристика, оскільки механічний приціл може використовуватися як резервний засіб прицілювання у випадку виходу з ладу або пошкодження оптичного прицілу. Таким чином, КСК забезпечує більшу гнучкість у використанні зброї за різних тактичних умов.

Конструкція КСК виготовлена з авіаційного алюмінію, що забезпечують надійність, довговічність і стійкість до механічних впливів, що виникають під час експлуатації у складних польових умовах. Крім того, її монтаж не потребує значних змін конструкції автомата, що дозволяє легко встановлювати та знімати кришку за потреби.

КСК також відрізняється високою стійкістю до механічних впливів та перепадів температур, що робить її придатною для використання у різних кліматичних умовах. Вона покращує ергономіку і збільшує тактичні можливості АК-47/АК-74, адаптуючи його до сучасних стандартів ведення бою.

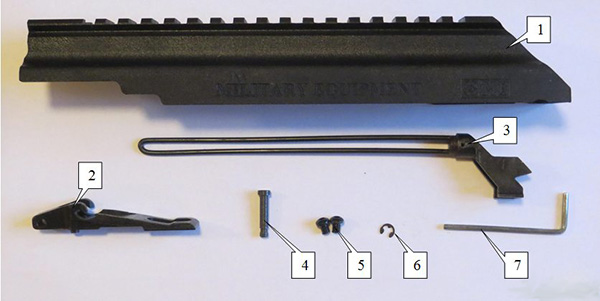

Комплект поставки (див. мал. 1)

1. Кришка – 1 шт.
2. Планка – 1 шт.
3. Направляюча – 1 шт.
4. Штифт – 1 шт.
5. Гвинт М4×6 – 2 шт.
6. Шайба стопорна – 1 шт.
7. Ключ шестикутник 2.5 мм – 1 шт.
8. Пакувальна тара – 1 шт.

Перед початком використання КСК необхідно демонтувати зі зброї штатну кришку, штатний поворотний механізм, штатний цілик і встановити на їх місце КСК.

Порядок демонтажу штатної кришки і подальшої установки КСК наведено нижче:

УВАГА! Перед початком демонтажу і встановленням необхідно перевірити, щоб зброя була розрядженою!

1. Зняти штатну кришку зі зброї.
   Перед початком будь-яких маніпуляцій зі зброєю необхідно переконатися в її безпеці – переконайтеся, що зброя розряджена і жоден боєприпас не залишився в патроннику. Після цього можна приступити до зняття штатної кришки зі зброї. Кришка може бути зафіксована різними типами кріплень, залежно від моделі зброї. Акуратно зніміть її, уникаючи пошкодження зовнішніх елементів. Цей процес відкриє доступ до внутрішніх компонентів, що дозволить проводити подальші модифікації або обслуговування зброї.

2. Вийняти штатний поворотний механізм зброї і зняти з нього штатну пружину.
   Після того, як кришка була успішно демонтована, слід обережно вийняти штатний поворотний механізм. Він може бути зафіксований за допомогою кількох кріплень або засувок, тому під час вилучення важливо уникати надмірної сили. Після цього необхідно зняти пружину, яка є ключовим елементом для функціонування механізму. Рекомендується запам'ятати або зафіксувати її початкове положення для правильного зворотного монтажу.

3. Демонтувати штатний цілик зброї, при цьому штатну пружину цілика необхідно залишити на своєму місці.
   Демонтаж цілика вимагає акуратності, оскільки деякі його компоненти можуть бути досить дрібними та чутливими до неправильного поводження. Штатна пружина цілика повинна залишитися на своєму місці, щоб уникнути порушення його точності або пошкодження інших частин. Варто також звернути увагу на можливість регулювання цілика після його повторного встановлення.

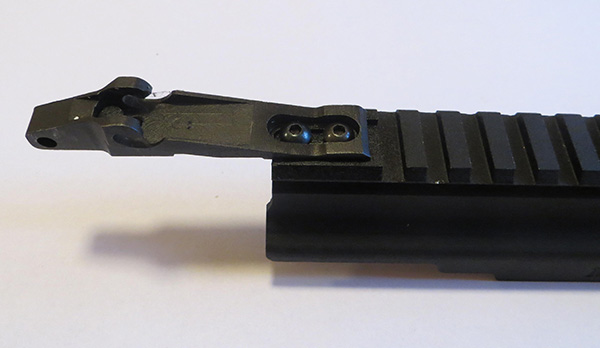

4. Встановити планку на кришку і закріпити її за допомогою двох гвинтів М4х6 (див. Мал.2).
   Після підготовки кришки й інших компонентів переходимо до монтажу нової планки. Вона служить для подальшого кріплення різних аксесуарів чи пристроїв на зброї. Планка закріплюється за допомогою гвинтів М4х6. Важливо переконатися, що гвинти рівномірно і надійно затягнуті для уникнення люфту під час експлуатації зброї. Також варто слідкувати за тим, щоб різьба на гвинтах була чистою та не пошкодженою.

5. Встановити кришку з планкою на зброю, поєднавши при цьому отвір в планці з отвором в ствольній коробці під штатний цілик.
   Кришку з уже встановленою планкою необхідно акуратно поєднати з ствольною коробкою зброї. Важливо, щоб отвір на планці точно збігався з отвором у ствольній коробці, що забезпечить належну посадку цілика. Цей крок є критично важливим для точності зброї, тому варто перевірити правильність збігу перед закріпленням.

6. Встановити у вказаний отвір штифт та застопорити його від випадання шляхом встановлення стопорної шайби в кільцевий паз штифта.
   Після того як отвори будуть поєднані, у них необхідно встановити штифт. Штифт забезпечує надійне кріплення планки до зброї, запобігаючи її зміщенню або люфту. Щоб уникнути випадання штифта під час експлуатації, він фіксується стопорною шайбою, яка встановлюється в кільцевий паз. Встановлення шайби повинно бути проведене з максимальною точністю для забезпечення надійності фіксації.

7. Встановити штатну пружину зброї на направляючу КСК.
   Після закріплення основних компонентів необхідно встановити штатну пружину зброї на направляючу. Пружина виконує важливу функцію в циклічній роботі зброї, забезпечуючи правильний зворотній хід механізмів після кожного пострілу. Важливо переконатися, що пружина встановлена правильно і знаходиться в потрібному положенні для належного функціонування.

8. Підняти встановлену кришку і встановити на зброю направляючу зі штатною пружиною.
   Піднявши кришку, слід акуратно встановити направляючу разом зі штатною пружиною. Цей процес повинен бути виконаний обережно, щоб не пошкодити деталі зброї. Направляюча повинна ідеально поєднуватися з механізмами зброї, забезпечуючи її належну роботу. Правильна установка направляючої безпосередньо впливає на точність і безпеку зброї.

9. Опустити кришку до замикання направляючої в отвір кришки.
   Після встановлення направляючої з пружиною кришку потрібно опустити до моменту, поки вона не зафіксується у своєму положенні. Кришка повинна щільно прилягати до зброї і забезпечувати надійне утримання всіх встановлених елементів. Це запобігатиме небажаним зміщенням або розбалансуванню під час стрільби.

10. При необхідності – відрегулювати взаємне положення планки і кришки, відпустивши при цьому гвинти М4х6. Після остаточного регулювання гвинти затягнути до упору, при цьому рекомендується встановити їх на анаеробний фіксатор різьбових з'єднань (Loctite, DoneDeal). Анаеробний фіксатор різьбових з'єднань до комплекту постачання не входить.
    У випадку, якщо положення планки або кришки потребує корекції, слід злегка відпустити гвинти М4х6 і провести регулювання до потрібного положення. Після завершення всіх налаштувань гвинти необхідно затягнути до упору для забезпечення максимального закріплення. Для додаткової надійності рекомендується використовувати анаеробний фіксатор різьбових з'єднань, який запобігає самовільному відкручуванню гвинтів під час експлуатації. Зазначені фіксатори, такі як Loctite або DoneDeal, можна придбати окремо.

11. Підняти кришку і встановити штатний цілик зброї в прорізи планки КСК, попередньо викрутивши на кілька оборотів регулювальний гвинт знизу планки. Після встановлення штатного цілика регулювальний гвинт затягнути до упору, після чого опустити кришку.
    Для завершення процесу слід підняти кришку та встановити штатний цілик зброї у прорізи на планці. Перед цим необхідно злегка послабити регулювальний гвинт, щоб полегшити установку цілика. Після того як цілик буде встановлено, гвинт затягується до упору для забезпечення його стабільного положення. Опустивши кришку, можна перевірити правильність встановлення та функціонування всіх компонентів.

УВАГА! Штатна пружина цілика, що залишилася на своєму місці, забезпечує надійну фіксацію КСК в відкинутому стані, але в ряді випадків (в залежності від фактичного стану пружини) може ускладнювати встановлення кришки на ствольну коробку та замикання направляючої. В такому випадку допускається доопрацювання штифта знизу планки КСК, що передає зусилля від пружини на кришку.


Загальний вигляд КСК, встановленої на карабіні, представлений на Мал.3.
Після виконання наведених вище дій, КСК готова до експлуатації!

При експлуатації на КСК можливе встановлення додаткового обладнання за допомогою інтегрованої планки Пікатіні.

Рекомендації по догляду та обслуговування кришки ствольної коробки АК

Кришка ствольної коробки (КСК) є модернізованим елементом автомата Калашникова, що поєднує у собі легкість та високу стійкість до зовнішніх впливів. Завдяки використанню алюмінієвих сплавів, цей компонент не піддається корозії, що суттєво спрощує процес догляду. У порівнянні з традиційними сталевими елементами, алюмінієва КСК не потребує частого зняття та очищення після кожного сеансу стрільби, що робить її зручною для користування в умовах активної експлуатації.

Основні етапи догляду:

1. Чистка після тривалих стрільб або у важких умовах
   Незважаючи на стійкість до корозії, алюмінієва КСК може накопичувати бруд, пил та інші забруднювачі, особливо після інтенсивного використання зброї або в умовах підвищеної вологості. У таких випадках, рекомендується протерти зовнішню поверхню м'якою тканиною, змоченою у нейтральному очисному засобі для зброї. Це дозволить видалити залишки порохових газів та інших часток без необхідності знімати кришку.

2. Мінімізація мастила
   Оскільки алюміній не схильний до корозії, обробка мастилом не є обов'язковою умовою. Однак, якщо зброя використовується в умовах підвищеної вологості або тривалий час зберігається, можна легко протерти поверхню КСК тонким шаром захисного мастила для запобігання накопиченню бруду. Важливо уникати надмірної кількості мастила, щоб воно не затікало у внутрішні механізми зброї.

3. Перевірка стану фіксаційних елементів
   Оскільки алюмінієва кришка не потребує регулярного зняття, важливо періодично перевіряти стан її фіксаційних елементів, щоб упевнитися в їхній надійності. Система кріплення повинна залишатися міцною, без ознак ослаблення або зносу. Це дозволить зберегти необхідну жорсткість конструкції зброї та забезпечити стабільність під час стрільби.

4. Зберігання зброї
   Алюмінієва кришка ствольної коробки значно менше схильна до впливу негативних факторів навколишнього середовища, але правильне зберігання все одно важливе. Рекомендується зберігати зброю в сухому місці, подалі від прямих сонячних променів. Чохли для зброї забезпечать додатковий захист від пилу та механічних пошкоджень, що допоможе підтримувати алюмінієву поверхню у відмінному стані.

Дотримання цих простих рекомендацій дозволить не тільки продовжити термін служби алюмінієвої КСК, але й зберегти високу ефективність роботи зброї навіть при інтенсивному використанні.
